| 品牌：上海水兴 | 型号：BQ41F-16/25C/P等 | 材质：铸钢、不锈钢等 |
| 连接形式：法兰、对夹、焊接等 | 结构形式：浮动球/固定球直通式 | 3C阀门类别：工业 |
| 公称通径：DN15~DN200mm | 适用介质：水、蒸汽、油品等 | 压力环境：PN1.6~2.5MPa |
| 工作温度：常规-29～+180℃ | 标准：国标、美标、德标等 | 流动方向：双向、三通换向等 |
| 驱动方式：手动、气动、电动等 | 零部件及配件：螺栓、垫片等 | 用途：适用于石油、化工等 |
| 类型(通道位置)：直通式、三通式等 | 作用对象：水、电站、锅炉等 | 规格：大、中、小型 |
| 发货周期：款到3日内发货 | 质保期：常规产品质保一年 |
保温球阀
24h服务热线400-9918-293
业务咨询电话021-31607136 传真021-59156397 销售热线13585639603

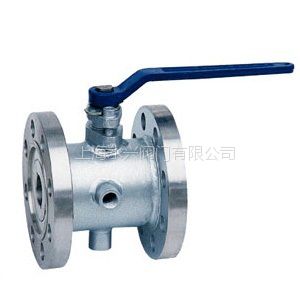

BQ41F手动保温球阀
保温球阀 概述
保温球阀具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，***适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的***高压力为1MPa。
保温球阀主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
保温球阀
保温球阀 优点
1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空***压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
总之，保温球阀是一种比较新型的球阀类别，它有着自身结构所***的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。
保温球阀
保温球阀 工作原理
开启过程
1在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
保温球阀
关闭过程
1关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3 快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4手轮转动的***后几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。
保温球阀
保温球阀 特点
1、 启闭无摩擦。这一功能完全解决了传统[wiki]阀门[/wiki]因密封面之间相互摩擦而影响密封的问题。
2、 上装式结构。对装在管道上的阀门可直接在线检查与维修，能有效减少装置停车，降低成本。
3、 单阀座设计。消除了阀门中腔介质因异常升压而影响使用安全的问题。
4、 低扭矩设计。特殊结构设计的阀杆，只需配一个小手把阀门就能轻松启闭。
5、 楔形密封结构。阀门是靠阀杆提供的机械力，将球楔压到阀座上而密封，使阀门的密封性不受管线压差变化的影响，在各种工况下密封性能都有可靠***。
6、 密封面的自清洁结构。当球体倾离阀座时，管线中的流体沿球体密封面成360°均匀通过，不仅消除了高速流体对阀座局部的冲刷，也冲走了密封面上的聚积物，达到自清洁的目的。
保温球阀
保温球阀主要技术参数
| 公称通径 | DN15～200、NPS 3/4～8 | |||
| 公称压力(Mpa) | PN1.6~2.5、Class150~300、10K、20K | |||
| 阀门材料及适用工况 | 零件名称 | 材 料 | ||
| 3.阀体 | WCB | CF8(304) | CF8M(316) | |
| 2.阀座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 4.密封圈 | 聚四氟乙烯、对位聚笨 | |||
| 5.球体 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 6.阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 1.夹套 | 25 | 25 | 25 | |
| 7.填料 | 聚四氟乙烯、柔性石墨 | |||
| 适用介质 | 水、蒸汽、油品 | 硝酸等腐蚀性介质 | 醋酸等腐蚀性介质 | |
| 适用温度 | -29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨） | |||
| 设计制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 | |||
| 结构长度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 | |||
| 连接法兰 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 | |||
| 压力试验 | JB/T 9092-1999、API 598 | |||
| 传动方式 | 手动、蜗轮蜗杆传动、气动、电动。 | |||
保温球阀 主要外形尺寸
| 公称通径 | d | L | D | E | Q | H | W | 管螺纹 | ||
| (mm) | (in) | (mm) | (in) | P | ||||||
| 20 | 3/4" | 19 | 117 | 40 | 1.5" | 58.5 | 147 | 101 | 170 | G3/4" |
| 25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" |
| 40 | 1 1/2" | 38 | 165 | 65 | 2.5" | 63.5 | 181 | 125 | 250 | G3/4" |
| 50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" |
| 80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" |
| 100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" |
| 150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 800 | G3/4" |
| 200 | 8" | 203 | 330 | 300 | 12" | 100 | 492 | 410 | 800 | G3/4" |
保温球阀
| 声明 |
|
保温球阀
产品包装方式及售后服务：
本公司此系列产品一律采用木箱包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会***时间安排专业***工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购！！！
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。
声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。24h服务热线400-9918-293
