价 格
订货量
￥355.00
1 - 10
￥305.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥11
| 品牌：上海水兴 | 型号：J41H-10/16/25/40/64C | 连接形式：法兰 |
| 材质：铸钢 | 公称通径：DN10~500mm | 3C阀门类别：工业 |
| 适用介质：水、蒸汽、油品等 | 压力环境：PN1.0~16.0MPa | 工作温度：≤425℃ |
| 标准：国标、美标、德标等 | 外形：大、中、小型等 | 流动方向：单向 |
| 驱动方式：手动、电动、气动等 | 零部件及配件：螺栓、垫片等 | 形态：隔膜式 |
| 类型(通道位置)：直通式 | 规格：见产品详细资料 |

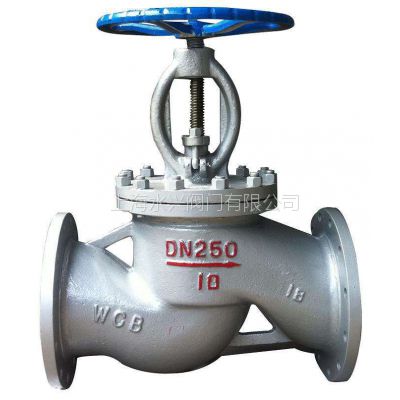

J41H铸钢手动截止阀
J41H 型 PN10~PN160 钢制截止阀
24h服务热线400-9918-293
业务咨询电话021-31607136 传真021-59156397 销售热线13585639603
J41H铸钢手动截止阀
【产品说明】
J41H 型 PN10~PN160 钢制截止阀：手动、法兰连接、直通式、阀座密封面材料为 Cr13 系合金钢、公称压力 PN10~PN160、阀体材料为铸钢、不锈钢的截止阀。
J41H铸钢手动截止阀
【产品性能参数】
| J41H 型 PN10~PN160 钢制截止阀主要性能参数 | ||||
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
| J41H-10C~160C | 16~160 | 1.0~16.0 | ≤425 | 水、蒸汽、油品 |
J41H铸钢手动截止阀
【产品零部件材料】
| J41H 型 PN10~PN160 钢制截止阀零部件材料 | ||||
| 型号 | 材料 | |||
| 阀体、阀盖 | 阀杆 | 密封面 | 填料 | |
| J41H-10C~160C | 碳素钢 | 铬不锈钢 | 堆焊铁基合金 | 石棉、石墨、柔性石墨、聚四氟乙烯 |
J41H铸钢手动截止阀
【J41H 型 PN16 钢制截止阀产品外形及结构尺寸】
| J41H 型 PN16 钢制截止阀外形及结构尺寸 (mm) | |||||||||
| DN | L | D | D1 | D2 | b | z×?d | H | D0 | 重量/KG |
| 10 | 130 | 90 | 60 | 40 | 14 | 4×?14 | 198 | 120 | 5 |
| 15 | 130 | 95 | 65 | 45 | 14 | 4×?14 | 200 | 120 | 5.5 |
| 20 | 150 | 105 | 75 | 55 | 14 | 4×?14 | 243 | 140 | 7.3 |
| 25 | 160 | 115 | 85 | 65 | 14 | 4×?14 | 253 | 160 | 8 |
| 32 | 180 | 135 | 100 | 78 | 15 | 4×?18 | 280 | 160 | 12 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4×?18 | 312 | 200 | 16 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4×?18 | 321 | 200 | 16 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4×?18 | 325 | 240 | 22 |
| 80 | 310 | 195 | 160 | 135 | 20 | 4×?18 | 355 | 240 | 31 |
| 100 | 350 | 215 | 180 | 155 | 20 | 4×?18 | 415 | 280 | 45 |
| 125 | 400 | 245 | 210 | 185 | 22 | 4×?18 | 460 | 320 | 80 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8×?23 | 510 | 360 | 97 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12×?23 | 590 | 360 | 169 |
J41H铸钢手动截止阀
供应上海J41H 型 PN16~PN160 钢制截止阀、上海J41H 型 PN16~PN160 钢制截止阀生产厂家、上海J41H 型 PN16~PN160 钢制截止阀规格型号、上海J41H 型 PN16~PN160 钢制截止阀（单向阀）、上海J41H 型 PN16~PN160 钢制截止阀规格、上海J41H 型 PN16~PN160 钢制截止阀图片、上海J41H 型 PN16~PN160 钢制截止阀价格、上海J41H 型 PN16~PN160 钢制截止阀规格型号、上海J41H 型 PN16~PN160 钢制逆止阀、闸阀和截止阀的区别
J41H铸钢手动截止阀
产品包装方式及售后服务：
本公司此系列产品一律采用木箱包装，运输既方便又对产品起到了极好的保护作用。在质量和服务方面，我们承诺：
①“水兴”产品质保期为收货验货起12个月（除自然灾害和不按本公司产品说明书等错误操作的人为因素外），实行”三包“服务（包退、包换、包修）。
②产品服务期内，可以咨询本公司相关工程师，提供相应服务。
③对用户的投诉问题，我们会快速作出反应，并安排售后。
如有任何疑问，您可以致电给我们或登录我们网站，公司会***时间安排专业***工程师为您解惑。我们一定会全心全意为您提供优质的服务。
欢迎咨询采购！！！
物流：顺丰速运、圆通快递、天天快运、及全国公铁联运等，可根据客户要求选择。目的地：国内、外主要城市或中转、主要港口。
声明：本文中所有文字、数据、图片均只适用于参考，产品具体性能参数、结构尺寸参数、价格等详情，请联系公司相关部门人员。24h服务热线400-9918-293
业务咨询电话021-31607136 传真021-59156397 销售热线13585639603
J41H铸钢手动截止阀
生产车间
